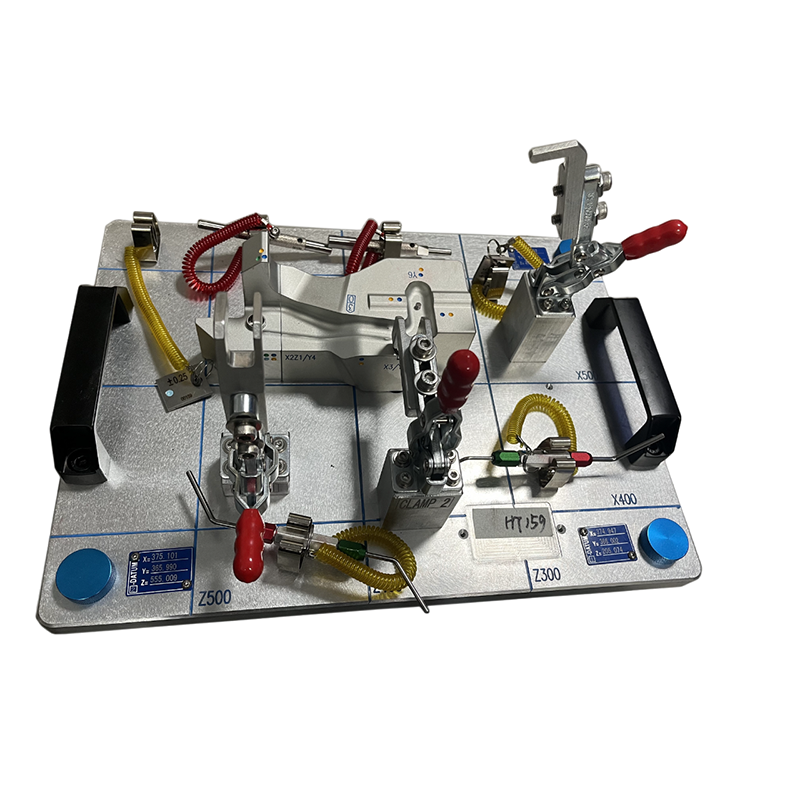

자동 점검 고정 장치

자동 검사 픽스처는 산업 생산 기업이 제품의 다양한 치수(예: 조리개, 공간 치수 등)를 제어하여 생산 효율성을 높이고 품질을 제어하는 ​​데 사용하는 간단한 도구이며, 자동차 부품과 같은 대량 생산 제품에 적합하며 평활 플러그 게이지, 나사 플러그 게이지, OD 게이지와 같은 전문 측정 도구를 대체합니다.

자동 점검 설비의 절차는 다음과 같습니다.

1. 시각적 검사로 부품의 날카로운 모서리, 균열 및 버를 점검합니다.
2. GO, NOGO 핀을 사용하여 구멍 크기를 확인합니다.
3. 데이텀핀 넷패드와 자석을 이용하여 부품을 만지기 좋게 만들어 줍니다.
4. 부분을 ​​조정하여 그물과 잘 접촉되도록 하고 X/Y1/Z1 및 Y2/Z2와 고정합니다.
5. 클램프 Z1, Z2, Z3를 닫습니다.
6. P1핀을 사용하여 구멍 위치를 확인합니다.
7. 촉침과 트림 게이지를 사용하여 색상이 가리키는 대로 트림과 표면을 점검합니다.
8. 재료의 가장자리를 시각적으로 감지하면 +/-1.5 라인 내에서 자격이 부여되고 그 반대의 경우도 마찬가지입니다.
9. 검사지에 결과를 기록합니다.
10. 부품의 고정을 풀고 제거합니다.

참고: 검사 장비/게이지는 제품을 검사할 때 먼지가 없고 온도와 습도가 안정된 환경에서 사용해야 합니다.
