제조 공차는 황동 부품 생산에 중요한 역할을 합니다. 공급자로서황동 부품, 이러한 공차를 이해하는 것은 당사 제품의 품질과 기능을 보장하는 데 필수적입니다. 이 블로그에서는 황동 부품의 제조 공차 개념을 자세히 살펴보고 그것이 무엇인지, 왜 중요한지, 어떻게 결정되는지 살펴보겠습니다.
제조 공차란 무엇입니까?
제조 공차는 지정된 설계에서 부품의 치수, 모양 및 표면 마감에 허용되는 변화입니다. 황동 부품의 경우 이러한 공차는 부품이 요구되는 성능과 기능을 충족하면서도 이상적이거나 공칭 치수에서 벗어날 수 있는 허용 범위를 정의합니다. 예를 들어, 황동 샤프트가 직경 10mm로 설계된 경우 ±0.05mm의 제조 공차는 샤프트의 실제 직경이 9.95mm에서 10.05mm 범위에 있을 수 있으며 여전히 허용 가능한 것으로 간주된다는 것을 의미합니다.
공차는 선형 치수, 각도, 기하학적 특성 등 다양한 방식으로 표현됩니다. 일반적으로 기호와 수치 값을 사용하여 엔지니어링 도면이나 기술 사양에 지정됩니다. 예를 들어, 치수 20 ±0.1mm는 공차 ±0.1mm의 공칭 크기 20mm를 나타내는 반면, 기하 공차는 완벽한 평면 또는 직선에서 허용되는 편차를 지정할 수 있습니다.
황동 부품에 제조 공차가 중요한 이유
황동 부품에 대한 제조 공차의 중요성은 아무리 강조해도 지나치지 않습니다. 이것이 중요한 몇 가지 주요 이유는 다음과 같습니다.
- 기능성: 공차는 황동 부품이 서로 올바르게 결합되고 의도한 대로 작동하도록 보장합니다. 예를 들어, 기계 조립에서는 정밀한 맞춤과 원활한 작동을 보장하기 위해 공차가 엄격한 부품이 필요할 수 있습니다. 공차가 너무 느슨하면 부품이 제대로 맞지 않아 성능이 저하되고 마모가 증가하며 고장이 발생할 수 있습니다.
- 호환성: 표준화된 공차로 황동 부품의 호환성이 용이합니다. 즉, 서로 다른 제조업체에서 또는 서로 다른 시기에 생산된 부품을 어셈블리에서 상호 교환적으로 사용할 수 있으므로 맞춤형 피팅의 필요성이 줄어들고 교체 프로세스가 단순화됩니다. 대량 생산과 유지 관리가 중요한 자동차, 항공 우주, 전자 등의 산업에서는 호환성이 특히 중요합니다.
- 품질 관리: 공차는 제조 과정에서 품질 관리의 기초를 제공합니다. 지정된 공차에 대해 황동 부품의 치수와 특성을 측정함으로써 제조업체는 필수 표준을 충족하지 않는 부품을 식별하고 거부할 수 있습니다. 이는 고품질 부품만 고객에게 배송되도록 보장하여 제품 리콜 및 고객 불만의 위험을 줄이는 데 도움이 됩니다.
- 비용 효율성: 적절한 공차는 제조 비용과 필요한 품질 수준의 균형을 맞추는 데 도움이 될 수 있습니다. 공차가 엄격할수록 일반적으로 더 정밀한 제조 공정과 고품질 재료가 필요하므로 생산 비용이 증가할 수 있습니다. 반면, 공차가 느슨하면 생산 비용이 낮아질 수 있지만 성능 문제가 발생할 수도 있습니다. 제조업체는 각 부품에 적합한 공차를 신중하게 선택함으로써 비용과 품질의 균형을 최적화할 수 있습니다.
황동 부품의 제조 공차 결정
황동 부품의 제조 공차 결정은 여러 요소를 포함하는 복잡한 프로세스입니다. 주요 고려 사항은 다음과 같습니다.
- 설계 요구 사항: 공차를 결정하는 첫 번째 단계는 황동 부품의 설계 요구 사항을 이해하는 것입니다. 여기에는 부품의 의도된 기능, 결합 구성요소, 작동 환경과 같은 요소가 포함됩니다. 예를 들어, 높은 응력을 받거나 정밀하게 정렬되는 부품은 덜 까다로운 응용 분야에 사용되는 부품보다 더 엄격한 공차가 필요할 수 있습니다.
- 제조공정: 황동 부품을 생산하는 데 사용되는 제조 공정도 달성 가능한 공차에 상당한 영향을 미칩니다. 기계가공, 주조, 단조 등 다양한 공정은 치수 정확도와 표면 마감 측면에서 다양한 기능과 한계를 가지고 있습니다. 예를 들어, 선삭, 밀링, 드릴링과 같은 가공 공정은 일반적으로 주조 공정보다 더 엄격한 공차를 달성할 수 있지만 비용과 시간이 더 많이 소요될 수도 있습니다.
- 재료 특성: 경도, 연성, 열팽창 등 황동 소재의 특성은 제조 공차에 영향을 미칠 수 있습니다. 예를 들어, 더 단단한 황동 재료는 기계 가공이 더 어려울 수 있으며, 이로 인해 공구 마모 위험 증가와 치수 부정확성을 보상하기 위해 더 느슨한 공차가 필요할 수 있습니다. 마찬가지로, 황동의 열팽창은 가열 및 냉각 중에 치수 변화를 일으킬 수 있으므로 허용 오차를 지정할 때 이를 고려해야 합니다.
- 산업 표준 및 사양: 많은 산업 분야에는 제조 공차에 대한 표준과 사양이 확립되어 있습니다. 이러한 표준은 부품의 품질과 호환성을 보장하기 위한 공통 프레임워크를 제공합니다. 예를 들어, ANSI(American National Standards Institute)와 ISO(International Organization for Standardization)는 기하 공차 및 치수 측정에 대한 표준을 개발했습니다. 제조업체는 특정 용도의 황동 부품을 생산할 때 이러한 표준을 준수해야 할 수도 있습니다.
황동 부품에 대한 공통 공차 등급
용도 및 제조 공정에 따라 황동 부품에 사용되는 몇 가지 일반적인 공차 등급이 있습니다. 다음은 가장 널리 사용되는 공차 등급 중 일부입니다.
- ISO 2768: 선형 및 기하 공차에 대한 범용 표준으로 많은 산업 분야에서 널리 사용됩니다. 이는 미세한 것부터 거친 것까지의 공차 등급 범위를 지정하며, 각 등급은 특정 수준의 치수 정확도에 해당합니다. 예를 들어, ISO 2768-m 공차 등급은 중간 수준의 정확도를 제공하는 반면, ISO 2768-f 등급은 더 미세한 수준의 정확도를 제공합니다.
- ANSI B4.1: 미국에서 일반적으로 사용되는 한계 및 맞춤에 대한 미국 표준입니다. 이는 적절한 결합 및 조립을 보장하는 데 사용되는 원통형 및 비원통형 부품에 대한 공차 영역 및 맞춤 시스템을 정의합니다. ANSI B4.1 표준에는 황동 부품에 대한 일반적인 틈새 맞춤인 H7/g6 맞춤과 같은 여러 공차 등급이 포함되어 있습니다.
- 맞춤형 공차: 어떤 경우에는 고객이 해당 응용 분야에 특정한 맞춤형 공차를 요구할 수도 있습니다. 여기에는 표준 클래스보다 더 엄격한 공차 또는 비표준 치수 또는 기하학적 특징에 대한 공차가 포함될 수 있습니다. 로서황동 부품공급업체인 우리는 최고 수준의 정확성을 보장하기 위해 고급 기계 가공 및 측정 기술을 사용하여 맞춤형 공차 요구 사항을 충족할 수 있는 전문 지식과 역량을 보유하고 있습니다.
황동 부품의 제조 공차 제어
황동 부품이 지정된 공차를 충족하는지 확인하려면 제조업체는 제조 공정 전반에 걸쳐 효과적인 품질 관리 조치를 구현해야 합니다. 제조 공차 제어와 관련된 주요 단계는 다음과 같습니다.
- 프로세스 설계: 공차 제어의 첫 번째 단계는 필요한 정확도를 달성할 수 있도록 제조 공정을 설계하는 것입니다. 여기에는 적절한 가공 장비, 도구 및 절단 매개변수를 선택하는 것뿐만 아니라 오류와 변동을 최소화하기 위해 프로세스 흐름을 최적화하는 것도 포함될 수 있습니다.
- 측정 및 검사: 제조 공정을 모니터링하고 부품이 지정된 공차를 충족하는지 확인하려면 황동 부품에 대한 정기적인 측정 및 검사가 필수적입니다. 이는 캘리퍼, 마이크로미터, 좌표 측정기(CMM) 및 광학 검사 시스템과 같은 다양한 측정 도구를 사용하여 수행할 수 있습니다. 측정된 치수를 지정된 공차와 비교함으로써 제조업체는 편차를 식별하고 필요에 따라 시정 조치를 취할 수 있습니다.
- 프로세스 제어: 통계적 공정관리(SPC) 등의 공정관리 기술을 활용하여 제조공정을 실시간으로 모니터링하고 제어할 수 있습니다. SPC에는 기계 설정, 절삭 속도, 이송 속도 등 주요 공정 매개변수에 대한 데이터를 수집하고 분석하여 추세와 변화를 파악하는 작업이 포함됩니다. 제조업체는 데이터 분석을 기반으로 프로세스를 조정함으로써 지정된 허용 오차 내에서 프로세스를 유지하고 품질 문제가 발생하는 것을 방지할 수 있습니다.
- 훈련 및 기술 개발: 제조 인력의 기술과 지식은 제조 공차를 제어하는 데 중요한 역할을 합니다. 제조업체는 직원이 장비를 작동하고 제조 공정을 정확하게 수행하는 데 필요한 기술과 지식을 갖추도록 교육 및 개발 기회를 제공해야 합니다. 여기에는 측정 기술, 가공 작업 및 품질 관리 원칙에 대한 교육이 포함될 수 있습니다.
황동 부품 공급업체로서의 역량
로서황동 부품공급업체인 우리는 공차가 엄격한 고품질 황동 부품 제조에 대한 광범위한 경험과 전문 지식을 보유하고 있습니다. 우리는 최첨단 가공 장비와 첨단 제조 공정을 사용하여 최고 수준의 정확성과 정밀성을 보장합니다. 당사의 품질 관리 시스템은 원자재 검사부터 최종 제품 테스트까지 제조 공정의 모든 단계를 모니터링하고 제어하도록 설계되었습니다.

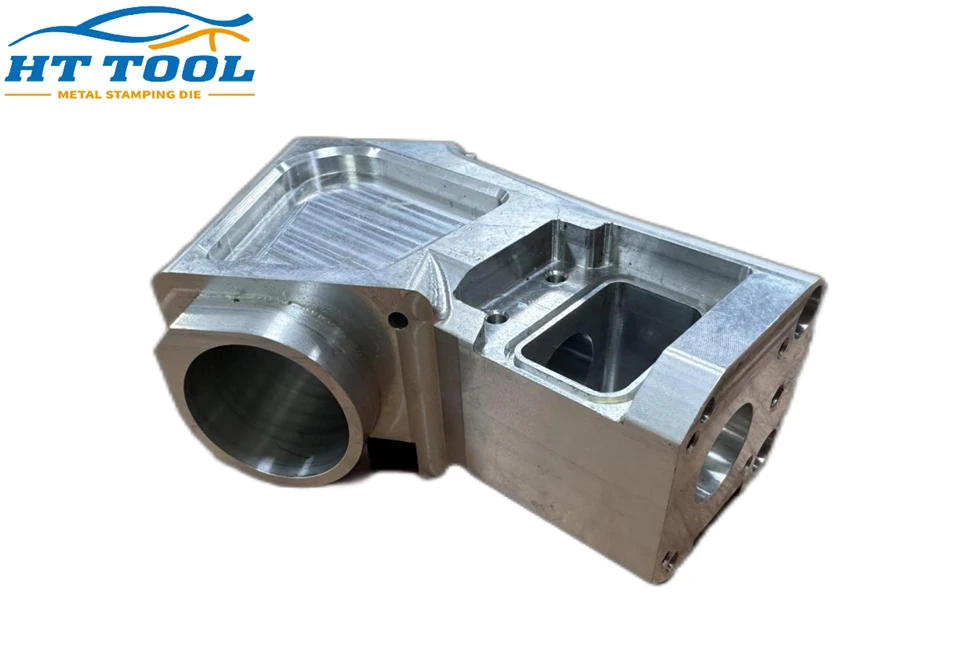

우리의 표준 외에도황동 부품, 우리는 또한 제공합니다맞춤형 가공 알루미늄 부품그리고신속한 프로토타입 가공서비스. 숙련된 엔지니어와 기술자로 구성된 당사 팀은 귀하와 협력하여 귀하의 특정 요구 사항을 충족하는 맞춤형 솔루션을 개발할 수 있습니다. 소량의 프로토타입 부품 배치가 필요하든 대규모 생산 실행이 필요하든, 당사는 시간과 예산 범위 내에서 고품질 제품을 제공할 수 있는 역량과 자원을 갖추고 있습니다.
황동 부품이 필요하시면 저희에게 연락하세요
믿을 수 있는 곳을 찾고 계시다면황동 부품공급자, 우리는 당신의 의견을 듣고 싶습니다. 당사의 전문가 팀은 귀하의 제조 요구 사항을 지원하고 가능한 최상의 솔루션을 제공할 준비가 되어 있습니다. 귀하의 요구 사항에 대해 논의하고 견적을 받으려면 오늘 저희에게 연락하십시오. 우리는 당신과 함께 일하기를 기대합니다.
참고자료
- ASM 인터내셔널. (2008). 구리 및 구리 합금 가공. ASM 핸드북, 16권: 가공.
- 그루버, 하원의원(2010). 현대 제조의 기초: 재료, 프로세스 및 시스템. 와일리.
- ISO. (2010). 기하학적 제품 사양(GPS) – 일반 공차 – 개별 공차 표시가 없는 형상에 대한 기하학적 공차(ISO 2768-2:2010).
- ANSI. (2012). 미터법 크기의 한계 및 적합성(ANSI B4.1) 미국 국립표준연구소.
